Sensor de corrente de alta precisão
Em equipamentos médicos (MRI, Heavy Ion Accelerator), análise de energia, calibração elétrica e indústrias de medição de energia, o sensor de corrente de alta precisão é fundamental para garantir o alto desempenho do equipamento.
Graças ao Tecnologia de porta de fluxo zero multiponto e tecnologia de controle de excitação de circuito fechado, os produtos de transdutor de corrente de alta precisão Hangzhi têm alta precisão, linearidade e estabilidade e recursos de desvio de baixa temperatura e desvio zero, e estão fornecendo serviços aos nossos clientes com o melhor desempenho e custo efetivo.
Principais recursos do sensor de corrente de alta precisão Hangzhi
Precisão máxima
Produtos de até 1ppm e 10ppm, 20ppm e 50ppm disponíveis.
Baixa deriva zero
Deriva zero: 2ppm
Medição AC/DC
Pode medir correntes AC, DC e Pulso.
Desvio de Baixa Temperatura
Desvio de temperatura: 1ppm/ 10 ℃
Precisão de escala total
Precisão de 0,01% alcançável de 1A a 1000A, líder na indústria.
Autoproteção Integrada
Pode iniciar com carga; Proteção contra sobrecarga e recuperação automática; Líder na indústria
Categorias de Sensor de Corrente de Alta Precisão Hangzhi
Os produtos de transdutor/sensor de corrente de alta precisão Hangzhi foram desenvolvidos com base em Tecnologia Multi-Point Zero Flux Gate, que pode ser aplicado para aplicação de medição de corrente AC e DC, com corrente analógica, sinal digital via RS232/485 e opções de saída de tensão de 0-10V disponíveis. Todos os produtos de transdutor/sensor de corrente de alta precisão Hangzhi são compatíveis com CE EMC e RoHS.
Sensor de corrente de alta precisão da série AIT, que foi originalmente desenvolvido, então Transdutor digital de alta precisão série DIT (saída via fieldbus diretamente, RS232/485) e série AIT-10V, onde um transdutor de corrente de alta precisão com saída 0-10V, foram posteriormente adicionados à base do portfólio sobre as tecnologias aplicadas nos produtos da série AIT para atender a diferentes finalidades de aplicação.
Faixa de medição: de 60A a 6000A
Sinal de saída: saída de corrente analógica
Precisão: máximo 10ppm
Linearidade: máx. 2ppm;
Estabilidade de tempo: 0,2ppm/mês;
Estabilidade de temperatura: 0,1 ppm/K;
Largura de banda de frequência (-3dB): 300kHz;
Tempo de resposta dinâmico: 1uS & 100A/us;
Clique AQUI para baixar fichas
Faixa de medição: de 60A a 6000A
Sinal de saída: sinal de tensão padrão 0-10V
Precisão: 20ppm (partes por milhão)
Linearidade: máx. 2ppm;
Estabilidade de tempo: 0,5ppm/mês;
Estabilidade de temperatura: 0,5ppm/K;
Largura de banda de frequência (-3dB): 500kHz;
Tempo de resposta dinâmico: di/dt=1,5V/us;
Clique AQUI para baixar fichas
Aplicações típicas do transdutor de corrente de alta precisão Hangzhi
No sistema de ressonância magnética, a unidade amplificadora de gradiente refere-se a todas as unidades de circuito relacionadas ao campo magnético gradiente.
Sua função é que o sistema fornece linearidade que atende aos requisitos e pode alternar rapidamente o campo de gradiente para determinar a posição do corte e o grau do corte de imagem; a linearidade da bobina de gradiente é um índice para medir a estabilidade do campo de gradiente. Quanto melhor a linearidade, mais preciso será o campo de gradiente e melhor será a qualidade da imagem. A linearidade da corrente dentro da bobina de gradiente depende muito do controlador de corrente e da medição de corrente que é feita pelo transdutor de corrente de alta precisão.
O sensor de corrente de alta precisão da série Hangzhi AIT foi integrado em várias bancadas de teste elétrico para fins de medição de corrente CA ou CC, como bancadas de teste de conversor/inversor e transformador.
O transdutor de corrente de alta precisão de saída Hangzhi AIT 0-10V (AIT60/200/300/600/1000) é compatível com a maioria dos analisadores de energia, como:
YOKOGAWA: Analisador de potência das séries WT3000 e WT1800;
Newtons4th: Série PPA3500;
HIOKI: Série PW3390/PW6001;
Tektronix: série PA4000;
Keysight Integravision: Série PA2200;
Fluke: Série Norma 4000/5000;
GMC: LMG450/610/640/670;
ZLG: série PA;
Catálogo de Sensores de Corrente de Alta Precisão Hangzhi
- Produtos de saída atuais
Transdutor de corrente de alta precisão AIT60-SG, CA/CC
Corrente nominal primária: DC60A, AC42.4A;
Capacidade de sobrecarga: DC72A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 600:1
Resistência à carga secundária: Não mais que 60Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT60-SG Ficha de dados

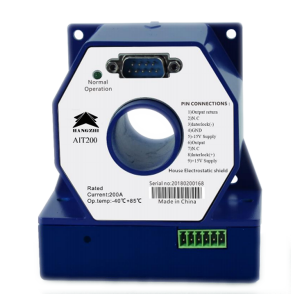

Sensor de corrente de alta precisão AIT200-SG, CA/CC
Corrente nominal primária: DC200A, AC141A;
Capacidade de sobrecarga: DC240A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 1000:1
Resistência à carga secundária: 10Ω a 30Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT200-SG Ficha de dados
Transdutor de corrente de alta precisão AIT300-SG, CA/CC
Corrente nominal primária: DC300A, AC212A;
Capacidade de sobrecarga: DC360A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 2000:1
Resistência à carga secundária: 10Ω a 22Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃

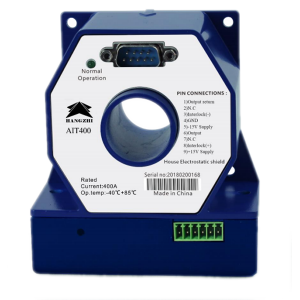

Sensor de corrente de alta precisão AIT400-SG, CA/CC
Corrente nominal primária: DC400A, AC282A;
Capacidade de sobrecarga: DC480A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 2000:1
Resistência de carga secundária: 5Ω a 12Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT400-SG Ficha de dados
Transdutor de corrente de alta precisão AIT500-SG, CA/CC
Corrente nominal primária: DC500A, AC353A;
Capacidade de sobrecarga: DC600A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 1500:1
Resistência à carga secundária: 3Ω a 10Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT500-SG Ficha de dados
Sensor de corrente de alta precisão AIT600-SG, CA/CC
Corrente nominal primária: DC600A, AC424A;
Capacidade de sobrecarga: DC720A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 2000:1
Resistência à carga secundária: 2,5Ω a 5Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT600-SG Ficha de dados
Transdutor de corrente de alta precisão AIT1000-SG, CA/CC
Corrente nominal primária: DC1000A, AC707A;
Capacidade de sobrecarga: DC1300A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 2000:1
Resistência à carga secundária: 1,5Ω a 3Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
Transdutor de corrente de alta precisão AIT1500-SG, CA/CC
Corrente nominal primária: DC1500A, AC1060A;
Capacidade de sobrecarga: DC1600A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 1000:1
Resistência à carga secundária: 1Ω a 2Ω
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT1500-SG Ficha de dados

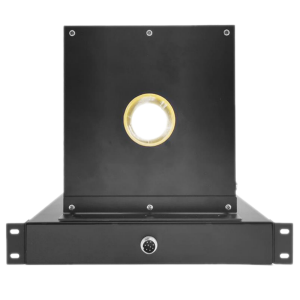

Sensor de corrente de alta precisão AIT2000-SG, CA/CC
Corrente nominal primária: DC2000A, AC1414A;
Capacidade de sobrecarga: DC2200A por 1 minuto
Fonte de alimentação: AC220V
Proporção: 2000:1
Resistência à carga secundária: 1Ω a 1,5Ω
Precisão: 50ppm;
Linearidade: 20ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT2000-SG Ficha de dados

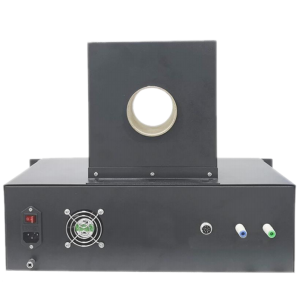

Transdutor de corrente de alta precisão AIT3000-SG, CA/CC
Corrente primária: MAX3300A, AC2333A;
Fonte de alimentação: AC220V
Proporção: 3000:1
Resistência à carga secundária: 1Ω a 1,5Ω
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT3000-SG Ficha de dados
Transdutor de corrente de alta precisão AIT4000-SG, CA/CC
Corrente primária: MAX4400A, AC3111A;
Fonte de alimentação: AC220V
Proporção: 4000:1
Resistência à carga secundária: 1Ω a 1,5Ω
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT4000-SG Ficha de dados

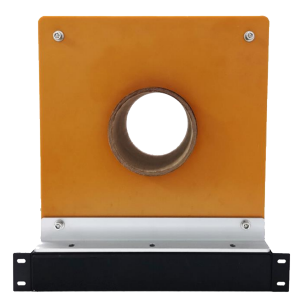

Sensor de corrente de alta precisão AIT5000-SG, CA/CC
Corrente primária: MAX5500A, AC3889A;
Fonte de alimentação: AC220V
Proporção: 5000:1
Resistência à carga secundária: 1Ω a 1,5Ω
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT5000-SG Ficha de dados
Transdutor de corrente de alta precisão AIT6000-SG, CA/CC
Corrente primária: MAX6600A, AC4667A;
Fonte de alimentação: AC220V
Proporção: 6000:1
Resistência à carga secundária: 1Ω a 1,5Ω
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT6000-SG Ficha de dados
Catálogo de Transdutores de Corrente de Alta Precisão Hangzhi
- Produtos de saída de tensão de 0-10V
Transdutor de corrente de alta precisão AIT60-10V, AC/DC
Corrente nominal primária: DC60A, AC42.4A;
Capacidade de sobrecarga: DC72A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 166,7mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 20ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT60-10V Ficha de dados
Transdutor de corrente de alta precisão AIT200-10V, AC/DC
Corrente nominal primária: DC200A, AC141A;
Capacidade de sobrecarga: DC240A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 50mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 20ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT200-10V Ficha de dados
Transdutor de corrente de alta precisão AIT300-10V, AC/DC
Corrente nominal primária: DC300A, AC212A;
Capacidade de sobrecarga: DC360A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 33,3mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 20ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT300-10V Ficha de dados
Transdutor de corrente de alta precisão AIT400-10V, CA/CC
Corrente nominal primária: DC400A, AC282A;
Capacidade de sobrecarga: DC480A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 25mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 20ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT400-10V Ficha de dados
Transdutor de corrente de alta precisão AIT600-10V, AC/DC
Corrente nominal primária: DC600A, AC424A;
Capacidade de sobrecarga: DC720A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Proporção: 2000:1
Resistência à carga secundária: 2,5Ω a 5Ω
Tensão de saída nominal: ±10V
Precisão: 10ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,1 ppm/K
Estabilidade de tempo: 0,2 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT600-10V Ficha de dados
Transdutor de corrente de alta precisão AIT1000-10V, AC/DC
Corrente nominal primária: DC1000A, AC707A;
Capacidade de sobrecarga: DC1200A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 10mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 20ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT1000-10V Ficha de dados
Transdutor de corrente de alta precisão AIT1500-10V, CA/CC
Corrente nominal primária: DC1500A, AC1061A;
Capacidade de sobrecarga: DC1600A por 1 minuto
Fonte de alimentação: DC14,2V a 15,8V
Relação: 6,6mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT1500-10V Ficha de dados
Transdutor de corrente de alta precisão AIT2000-10V, CA/CC
Corrente nominal primária: DC2000A, AC1414A;
Capacidade de sobrecarga: DC2200A por 1 minuto
Fonte de alimentação: 220VAC
Relação: 5mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 2ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT2000-10V Ficha de dados
Transdutor de corrente de alta precisão AIT3000-10V, AC/DC
Corrente nominal primária: DC3000A, AC2121A;
Capacidade de sobrecarga: DC3300A por 1 minuto
Fonte de alimentação: 220VAC
Relação: 3,3mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT3000-10V Ficha de dados
Transdutor de corrente de alta precisão AIT4000-10V, CA/CC
Corrente nominal primária: DC4000A, AC2828A;
Capacidade de sobrecarga: DC4400A por 1 minuto
Fonte de alimentação: 220VAC
Relação: 2,5mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 300KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT4000-10V Ficha de dados
Transdutor de corrente de alta precisão AIT5000-10V, CA/CC
Corrente nominal primária: DC5000A, AC3536A;
Capacidade de sobrecarga: DC5500A por 1 minuto
Fonte de alimentação: 220VAC
Relação: 2mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT5000-10V Ficha de dados
Transdutor de corrente de alta precisão AIT6000-10V, AC/DC
Corrente nominal primária: DC6000A, AC4232A;
Capacidade de sobrecarga: DC6600A por 1 minuto
Fonte de alimentação: 220VAC
Relação: 1,67mV/A
Impedância de saída: 10mΩ
Tensão de saída nominal: ±10V
Precisão: 50ppm;
Linearidade: 30ppm;
Estabilidade de temperatura: 0,5 ppm/K
Estabilidade de tempo: 0,5 ppm/mês
Largura de banda de frequência
(-3dB): até 500KHz
Tensão de deslocamento zero: ± 5uV
Tensão de isolamento (entre primário e secundário): 5KV
Faixa de temperatura de operação: -40 ~ 85 ℃
AIT6000-10V Ficha de dados
Português
English
Español
Français
Deutsch
Русский
العربية
Nederlands
