Qu'est-ce qu'un capteur de courant fluxgate et son principe de fonctionnement ?
Principe de fonctionnement du capteur de courant fluxgate haute précision :
Sous l'action du courant d'excitation positif et négatif, le noyau magnétique facile à saturer est utilisé pour faire changer l'inductance du noyau magnétique avec l'amplitude du courant d'excitation, de sorte que le flux magnétique du noyau magnétique change en continu.
Le capteur de courant fluxgate utilise la relation non linéaire entre l'intensité de l'induction magnétique et l'intensité du champ magnétique du noyau à haute perméabilité magnétique dans le champ magnétique mesuré sous l'excitation de saturation du champ magnétique alternatif pour mesurer le champ magnétique faible. Ce phénomène physique semble être une « porte » vers le champ magnétique ambiant mesuré. A travers cette "porte", le flux magnétique correspondant est modulé et une force électromotrice induite est générée. Ce phénomène est utilisé pour mesurer le champ magnétique généré par le courant, de manière à atteindre indirectement l'objectif de mesure du courant.
Principes de base du fonctionnement du capteur Fluxgate
Dans le circuit magnétique, pour détecter un champ magnétique égal à un flux magnétique nul, la bobine secondaire doit être excitée par le courant nécessaire. Dans l'environnement de flux magnétique nul, le courant du capteur est renforcé à travers la bobine secondaire, ce qui est confirmé comme étant proportionnel au courant primaire mesuré. . Ip=Ns． Le noyau ferromagnétique Is et la bobine auxiliaire forment une inductance saturée. Dans le cas d'un flux magnétique nul, la détection du circuit magnétique du capteur est basée sur la variation de l'inductance de l'inductance.
Hangzhi Precision - L'un des meilleurs fabricants de capteurs de courant fluxgate
Hangzhi Precision est l'un des meilleurs fournisseurs qui fabriquent des capteurs de courant fluxgate aux performances optimales et rentables. Les transducteurs de courant et les capteurs de courant Hangzhi zero fluxgate ont une précision, une linéarité et une stabilité élevées, ainsi qu'une dérive à basse température et une dérive nulle. Plus de détails sur le Technologie de porte à flux zéro multipoint est disponible dans l'article rédigé par des spécialistes de Hangzhi et publié sur le site Web de l'IEEE.
Peu de séries de transducteurs de courant AC / DC avec différents niveaux de précision et types de signaux de sortie sont développés pour répondre à diverses applications dans différentes industries.
Capteurs de courant à grille de flux série Hangzhi AIT
Principales caractéristiques des transducteurs de courant analogiques AC/DC de haute précision :
- Avec une très grande précision de 10 ppm (10 parties par million)
- Très grande précision, linéarité et stabilité temporelle
- Plage de mesure de 60A à 6000A
- Les produits de sortie de courant et de sortie de tension sont disponibles
- Dérive de température extrêmement faible
- Point zéro fixe
- Hautes performances sur toute la bande passante
- Haute immunité aux champs externes
Différentes options de sortie de signal (courant, sortie de tension 0-10V) - La sortie isolée optiquement (photocoupleur) indique l'état du transducteur
- L'indicateur LED confirme le fonctionnement normal
Capteurs de courant fluxgate numériques série Hangzhi DIT
Principales caractéristiques des produits de capteurs de courant numériques AC/DC de haute précision :
- Avec une grande précision de 0.02%
- Très grande précision, linéarité et stabilité temporelle
- Plage de mesure de 60A à 1500A
- Dérive de température extrêmement faible
- Point zéro fixe
- Hautes performances sur toute la bande passante
- Sortie numérique avec RS232/485
- La sortie isolée optiquement (photocoupleur) indique l'état du transducteur
- L'indicateur LED confirme le fonctionnement normal

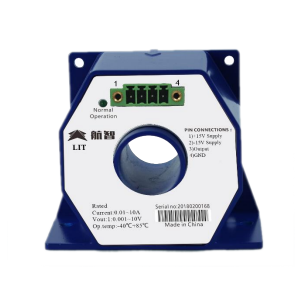

Capteurs de courant de fluxgate de fuite de la série Hangzhi RIT
- Précision raisonnablement élevée pour les petites mesures de courant : jusqu'à 0,21 TP2T à 0,1 A, 1 A, 3 A et 5 A, et 1% à 0,01 A ;
- Réponse rapide : montée à la sortie 90% en 2 ms
- Largeur de bande élevée (-3dB) : jusqu'à 100 kHz ;
- Haute linéarité dans toute la gamme
Hangzhi HIT série Hall remplaçant les capteurs de courant AC/DC fluxgate
Principales caractéristiques des produits de capteur de courant à substitution Hall de la série HIT :
Solutions de remplacement de transducteur de courant à porte à flux nul pour capteurs de courant à effet Hall, avec une précision de 0,05% et une linéarité de 50 ppm ;
Coût similaire avec les capteurs de courant à effet Hall ;
Sortie analogique ;
Large choix de plage de mesure jusqu'à 600 A ;
La personnalisation est disponible ;
Testeurs de courant HIU AC / DC Fluxgate
- Facile à utiliser : mesurez le courant, en particulier le courant continu en passant par le testeur ;
- Haute précision : 0,02% disponible ;
- Haute stabilité : la technologie de porte à flux zéro sécurise les testeurs de courant AC et DC avec une faible dérive du zéro et de la température.
- Fonction de test d'ondulation disponible : pour effectuer un test d'ondulation afin de détecter une ondulation CA inférieure à 1 kHz
- Accès facile aux données de mesure : équipé d'une interface de communication RS232, RS485 qui peut communiquer directement avec le PC
- Conception conviviale: mise à niveau du micrologiciel en ligne, pour que le testeur soit toujours avec la dernière fonction et l'algorithme;
Caractéristiques
- Spécifications du testeur de courant AC et DC HIU

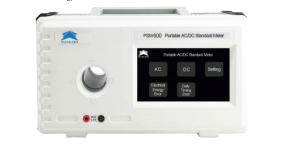

Testeur standard CA et CC de la série Hangzhi PSM
Principales caractéristiques des produits de capteur de courant à substitution Hall de la série HIT :
Toutes les caractéristiques du testeur de courant AC & DC HIU : veuillez vous référer aux caractéristiques du testeur HIU ci-dessus ;
Petit canal de mesure de courant désigné : pour maintenir la haute précision des petites entrées de courant ;
Mesure de distorsion disponible : capable de mesurer la distorsion de la tension et du courant, jusqu'à 63 harmoniques ;
Accès facile aux données de mesure : équipé d'une interface de communication RS232, RS485 qui peut communiquer directement avec le PC
Conception conviviale: mise à niveau du micrologiciel en ligne, pour que le testeur soit toujours avec la dernière fonction et l'algorithme;
Nos clients de capteurs et transducteurs de courant Zero Fluxgate
Les transformateurs de courant à grille à flux nul Hangzhi AC / DC ont été largement utilisés dans les équipements électriques, les équipements médicaux, les équipements de test de batterie et les équipements d'étalonnage, etc.
