Zuverlässiger Hangzhi-Stromsensor mit ppm-Genauigkeit und hoher Präzision

/ Neuerscheinungen von Hangzhi-Produkten / Von

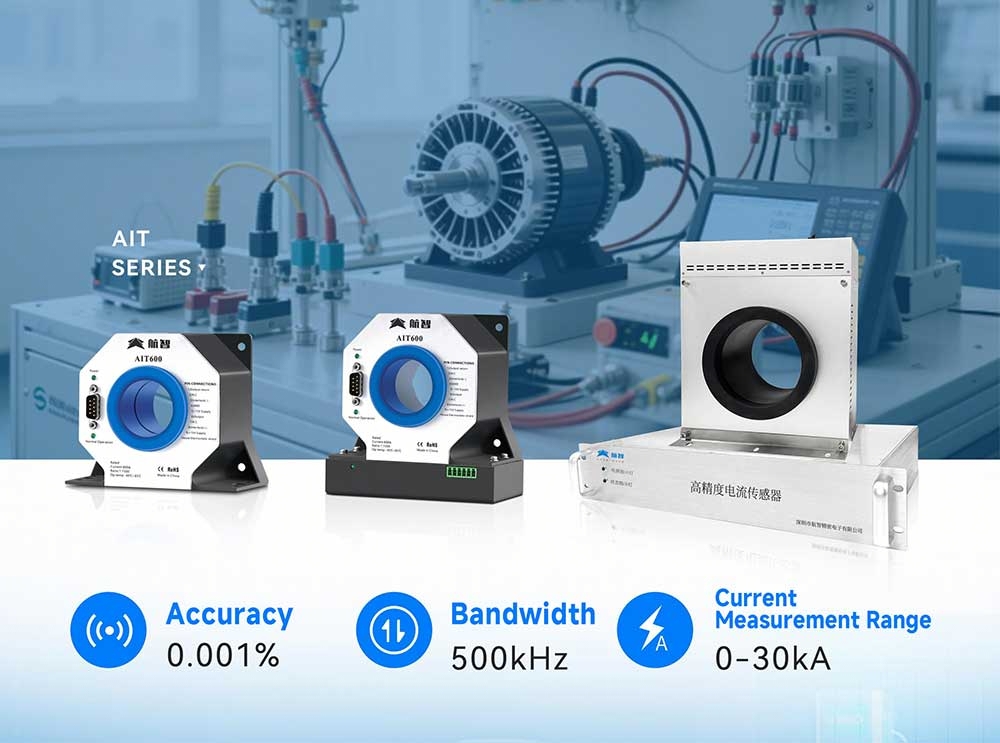

hangzhi ppm level high precision current sensor

Hochpräzise Strommessung nicht länger eine Herausforderung sein lassen — Hangzhi ppm-hochpräziser Stromsensor

In vielen industriellen Anwendungen ist hochpräzise Strommessung entscheidend für die Geräteleistung; selbst geringe Ungenauigkeiten können erhebliche Folgen haben. Dies gilt insbesondere in Bereichen wie medizinischen Geräten (Schwerionenbeschleuniger, Kernspintomographie usw.), Beschleunigern in der Hochenergiephysik, hochpräzisen Motorsteuerungen und Messgeräten oder Zubehör für Mess- und Prüfgeräte.

Um diese anspruchsvolle Strommessung zu erreichen, stehen Stromsensoren als Mess- und Steuerungskomponenten vor immer strengeren Anforderungen an Genauigkeit, Stabilität und Empfindlichkeit. Auf dieser Grundlage hat Hangzhi die AIT-Serie von ppm-genauen Hochpräzisions-Stromsensoren mit unabhängigen geistigen Eigentumsrechten entwickelt, basierend auf dem Fluxgate-Prinzip. Durch ihre technologischen Vorteile erreicht diese Serie hohe Verstärkung und Messgenauigkeit über die gesamte Bandbreite, mit Merkmalen wie hoher Präzision, hoher Bandbreite, vollem Bereich, niedriger Temperaturdrift, niedriger Nullpunktdrift und Gleich-/Wechselstromkompatibilität.

Wichtige Technische Parameter

  • Aktueller Messbereich: 1A-30kA
  • Hohe Genauigkeit: Bis zu 10 ppm (ppm: Teile pro Million)
  • Linearität: Bis zu 2 ppm
  • Große Bandbreite: (Bis zu 500 kHz @±3 dB)
  • Antwortzeit: 1 μs
  • Erweiterter Betriebstemperaturbereich: -40 bis +85°C
  • Äußerst Hohe Stabilität (0.2 ppm/Monat)

Auswahltabelle für ppm-genaue Hochpräzisions-Stromsensoren

Hier klicken

Application Areas

  • Hochenergiephysik: Stromversorgungssysteme für Beschleunigermagnete
  • Medizinische Geräte: Magnetresonanztomographie (MRT) / Medizinische Schwerionen-Beschleuniger-Krebsbehandlungsgeräte
  • Hochpräzise Leistungsmessung (mit Leistungsanalysator)
    Hochpräzise Leistungstests sind für Windkraftanlagen, photovoltaische Wechselrichter, Wechselrichter für Neu-Energie-Fahrzeuge an Bord, Motoren, metrologische Kalibrierungslabore usw. erforderlich.
  • Hochpräzise Gerätekalibrierung
    Hangzhis hochpräzise Stromsensoren bieten Stabilität und Genauigkeit auf PPM-Niveau und liefern hochpräzise und kostengünstige Sensoren für traditionelle und hochleistungsfähige industrielle Testgeräte. Dies macht sie zu einem Maßstab für die Kalibrierung und sie werden von Laboratorien weithin anerkannt.
  • Andere Hochpräzisionsanwendungen
    Hochstabile Stromversorgungssysteme, Batterietestsysteme, präzise Motorsteuerung usw.

Große Wissenschaftliche Forschungszusammenarbeitsprojekte

  • Chinesische Akademie der Wissenschaften: Schwerionen-Beschleunigerprojekt
  • Tsinghua-Universität: Lithografiemaschinen-Projekt
  • Ein in Shanghai ansässiges Medizinunternehmen: Magnetresonanztomographie-Projekt
  • China Southern Power Grid Shenzhen: Gleichstromverteilungs-Demonstrationsprojekt

Fluxgate-Technologieprinzip

Der Fluxgate-Stromsensor nutzt die nichtlineare Beziehung zwischen der magnetischen Induktionsintensität und der Magnetfeldintensität des Kerns mit hoher magnetischer Permeabilität im gemessenen Magnetfeld unter der Sättigungsanregung des magnetischen Wechselfelds, um das schwache Magnetfeld zu messen. Dieses physikalische Phänomen scheint ein „Tor“ zum gemessenen Umgebungsmagnetfeld zu sein. Durch dieses „Tor“ wird der entsprechende magnetische Fluss moduliert und eine induzierte elektromotorische Kraft erzeugt. Dieses Phänomen wird verwendet, um das vom Strom erzeugte Magnetfeld zu messen und so indirekt den Zweck der Strommessung zu erreichen.

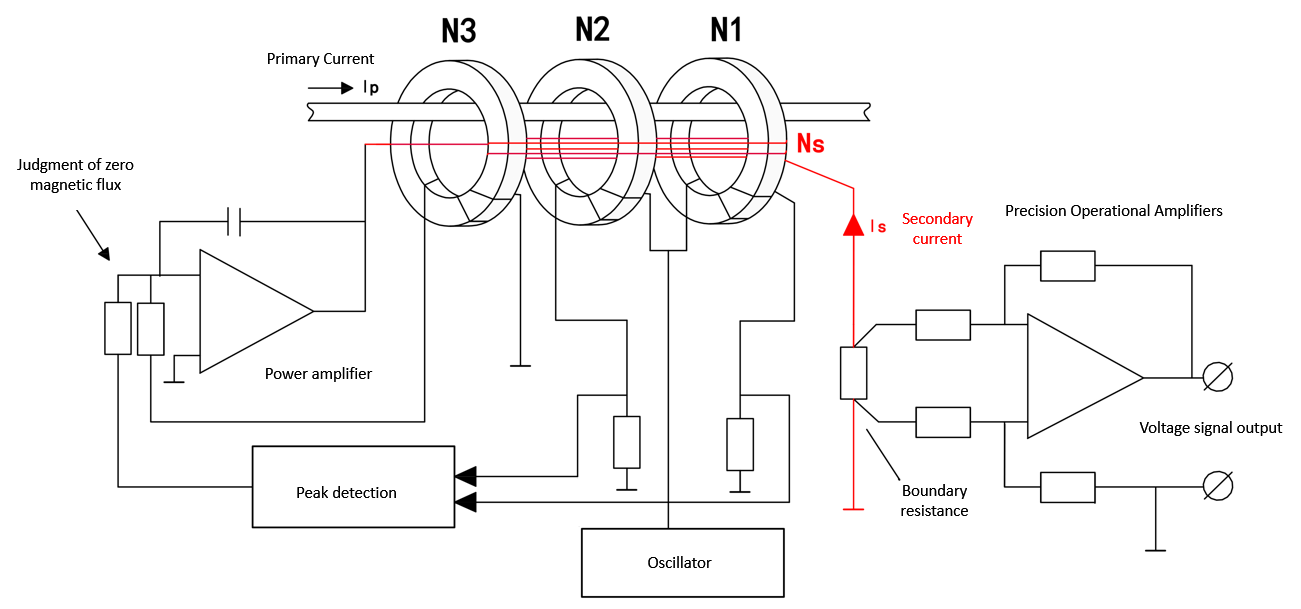

Funktionsprinzip des Fluxgate-Stromsensors-hangzhi

Um im Magnetkreis ein Magnetfeld zu erkennen, das dem magnetischen Fluss Null entspricht, muss die Sekundärspule mit dem erforderlichen Strom erregt werden. In einer Umgebung ohne magnetischen Fluss wird der Strom des Sensors durch die Sekundärspule verstärkt, was nachweislich proportional zum gemessenen Primärstrom ist. . Ip=Ns． Der ferromagnetische Is-Kern und die Hilfsspule bilden einen gesättigten Induktor. Bei einem magnetischen Fluss von Null basiert die Erkennung des Magnetkreises des Sensors auf der Änderung der Induktivität des Induktors.

Über Hangzhi

Shenzhen Hangzhi Präzisionselektronik Co., Ltd. ist ein technologisch führendes Unternehmen, das sich der Forschung und Entwicklung, der Produktion, dem Vertrieb und der Anpassung von Lösungen für hochpräzise Stromsensoren, Spannungssensoren und hochpräzise elektrische Messgeräte widmet. Wir streben danach, eine bekannte Marke von fluxgate Präzisionsstromsensoren und elektrische Präzisionsmessgeräte im Gleichstrombereich und streben die Entwicklung zu einem international führenden Unternehmen der Präzisionselektronik im Bereich der Gleichstromsysteme an.
